產品名稱： 接線帽
發布日期： 2021-06-16
點擊數： 4000
二維碼：
簡述： 接線帽
產品詳情

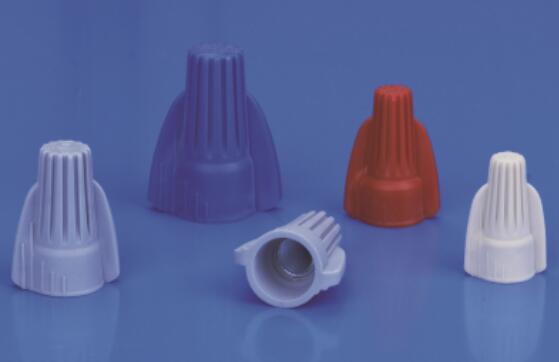

雙翼旋轉端子
5種顏色標示各種型號。適用線徑組合從22至16AWG大型的雙翼外殼具有溝紋設計可增加抓力、并讓施工
更省力。內含方型截面彈簧設計，可夾緊電線，不易松脫。不需要預先扭轉電線，電線旋入即可夾緊。較
長的絕緣設計能預防感電，及減少電線折回造成短路的意外。耐用的絕緣外殼負荷UL94 V2耐熱等級，適
合用溫度至105°C（221°F）。符合UL listed 486C產品規范，并符合美國聯邦W-S-610E規范。
材質：有UL認證的PP材料、彈簧
顏色：黃/褐/紅/灰/藍
溫度：至105°C（221°F）
|
Part on |
Temp Rating |
Voltage |
Suitable Wire A.W.G |
Dimaension |
Color |
Package (pcs/bag) |
||||
|
A mm |
B mm |
C mm |
D mm | E mm | ||||||
|
W1 |
105°C(221°F) |
600v |
18-10 |
6.7 |
10.0 | 19.0 | 8.7 | 25.9 |
Yellow |
500 |
|
W2 |
105°C(221°F) |
600v |
22-8 |
7.8 | 11.2 | 18.95 | 8.55 | 29.9 |
Tan |
500 |
|
W3 |
105°C(221°F) |
600v |
18-8 |
9.4 | 13.3 | 22.9 | 9.2 | 31.9 | Red | 500 |
|
W4 |
105°C(221°F) |
600v |
18-8 |
10.5 | 14.5 | 25.1 | 9.6 | 32.83 | Gray | 500 |
|
W5 |
105°C(221°F) |
600v |
14-6 |
12.8 | 17.5 | 31.8 | 12.45 | 40.2 | Blue | 500 |
