保險絲的選用流程

保險絲的選用流程
  1、安規認證：根據整機所需的安規認證決定保險絲的安規認證，如UL規格或IEC規格。
  2、結構尺寸：根據電路設計中的空間決定尺寸的大小，如長度，直徑，是否帶引線等。
  3、額定電壓：必須大于或等于實際應用電壓，一般有24V、32V、63V、125V、250V等。
  4、分斷能力：應大于電路中的最大故障電流。
  5、額定電流：參考以下幾項而定：
  （1）正常工作電流，在25℃條件下運行
   UL規格保險絲的額定電流≥正常工作電流/0.75；
   IEC規格保險絲的額定電流≥正常工作電流/0.9。
  （2）環境溫度：保險絲的電流承載能力測試是在環境溫度25℃條件下進行的，環境溫度越高，保險絲的壽命越短，承載能力就越低，所以選用保險絲時應考慮環境溫度，環境溫度對電流承載能力的影響如下圖：

    （3）脈沖：脈沖會產生熱循環，并產生會影響保險絲壽命的機械疲勞，在設計時應使脈沖I²T在考慮脈沖因數的前提下小于保險絲的標稱熔化熱能I²T
           保險絲額定I²T>實際脈沖I²T/Pf

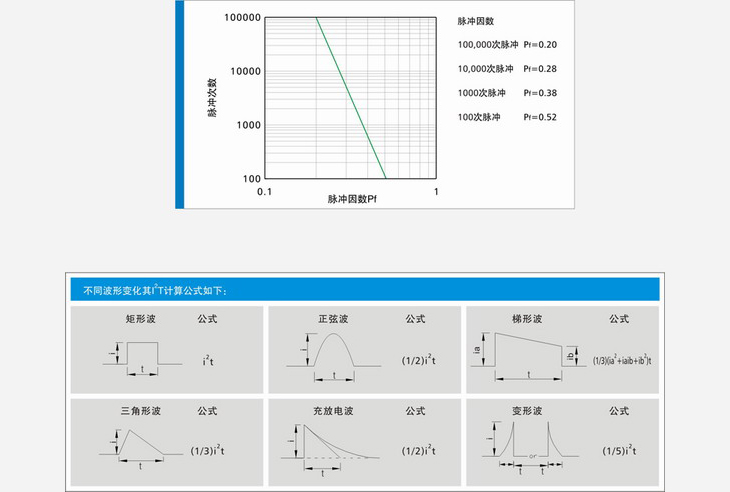

             Pf：脈沖因數，依可承受脈沖次數不同而不同，具體數值見下圖：

    6、測試
  經過以上程序選定的樣品需要在實際的電路中進行測試，從而驗證所選擇的保險絲是否合適。此驗證應包括正常條件和故障條件下的測試以確保所選擇的保險絲在被保護的電路中所起到保護作用。
